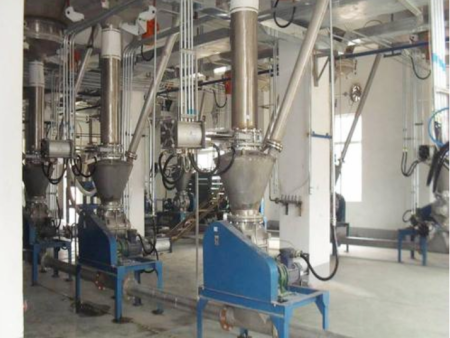

LXSB系列高效低正压气力输送系统

LXSB系列高效低正压气力输送系统

一、特点

1、能耗低，在低正压气力输送时气灰比达到10-15kgkg。

2、系统安 全可靠。由于连续输送泵进料、出料及灰管上无需阀门，故无易损件。

3、系统投资少、年运行维护费用低、系统配置简洁、部件少、气源投资只有螺杆空压机的1/3左右

4、人工省、年运行费用低、系统运行可靠，不需专设运行人员。

5、系统集中控制水平高。

二、系统组成

由中间仓、电动锁气器、气化室、喷阻调节器、混合室、扩散室(管)气动控气阀等部分组件。

三、工作原理

LXSB型高效低正压气力连续输送工艺解决了输送系统的节能和可靠性问题，较大的突破是在喷咀的发明上。即利用拉法尔原理，在喷咀的制造上采用喷咀中间加一个流线型分流器，形成中心为实心的环式喷咀。同样是亚音速、音速、超音速三个区，但超音速面积的逐步扩大是向内中心聚集而不是外扩散，并在文丘里管的混合区段产生聚焦。这样，即可喷咀出口外产生高真空而不产生流带来能耗损失，又在混合管聚焦后扩散正好到扩散管产生正向推力。因此，所有能量基本没有浪费，这样物既可快速进入，同时又可被有效输送，总体效率是传统喷射器的3-4倍。
